450…

C’est à la grosse louche le nombre d’heures qu’à tour de rôle, 16 étudiantes et étudiants ainsi que 2 de leurs profs auront passé au Campus Automobile de Francorchamps entre fin juin et ce début Septembre pour « sortir » la coque en fibre de carbone dont sera bientôt pourvu le proto EcoMOTION !


Peut être avez-vous suivi via les news de ce site les différentes étapes par lesquelles nous sommes passés pour en arriver là : Conception assistée par ordinateur de la carrosserie, usinage et parachèvement du modèle, fabrication des moules… Un travail exclusivement artisanal sous la supervision de Lillo, spécialiste en matériaux composites, notre formateur, sans qui tout simplement rien n’aurait été possible. Un grand merci à lui pour toute l’aide qu’il nous a apporté !
Voici les photos illustrant les dernières étapes successives de la fabrication de la coque elle-même, par moulage sous vide :

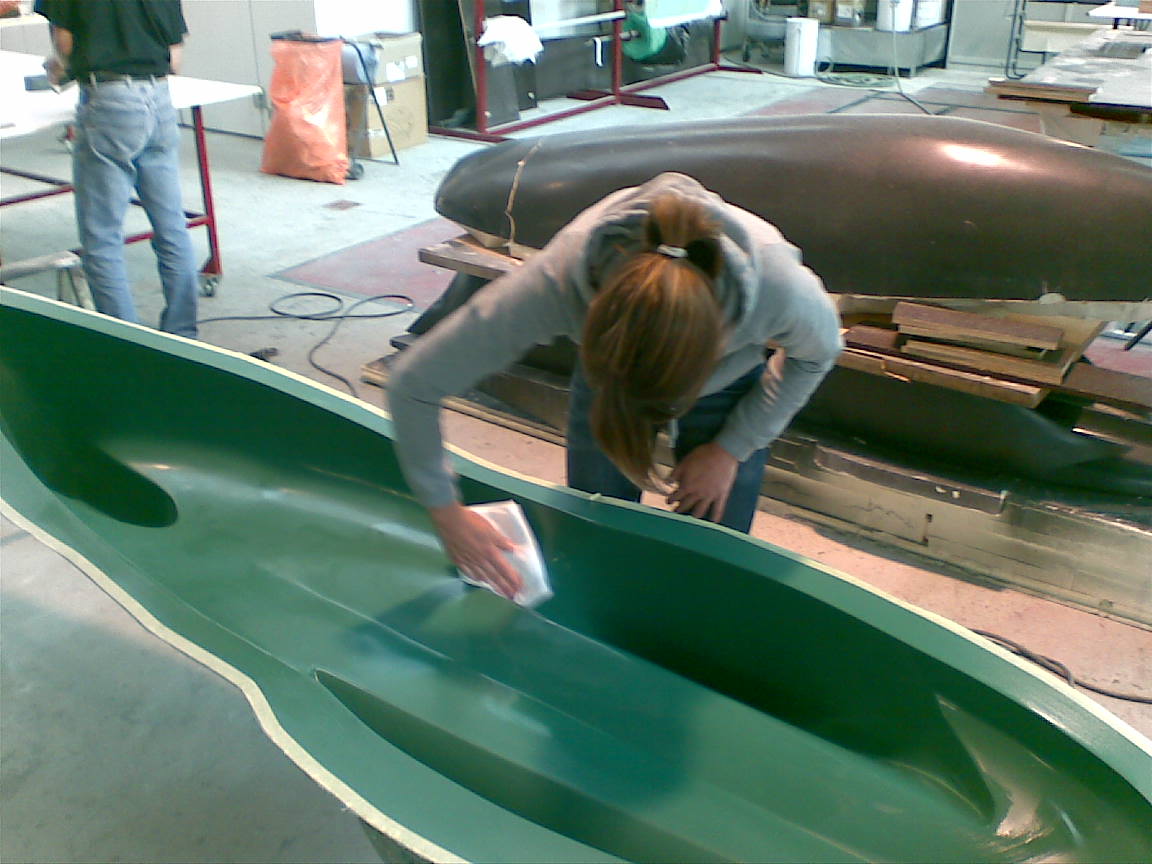

Cirage des moules

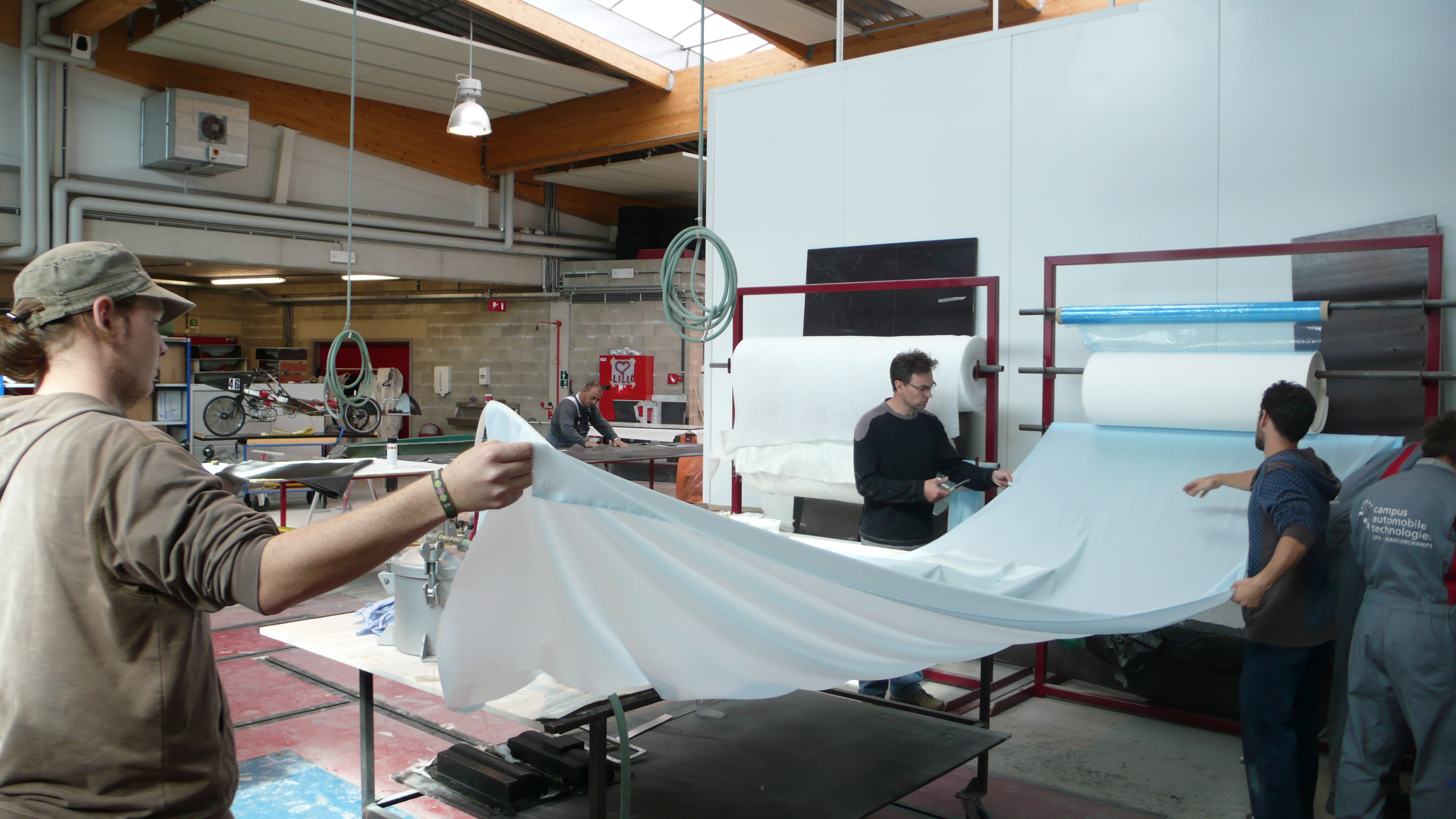

Découpe des différents tissus nécessaires au moulage sous vide

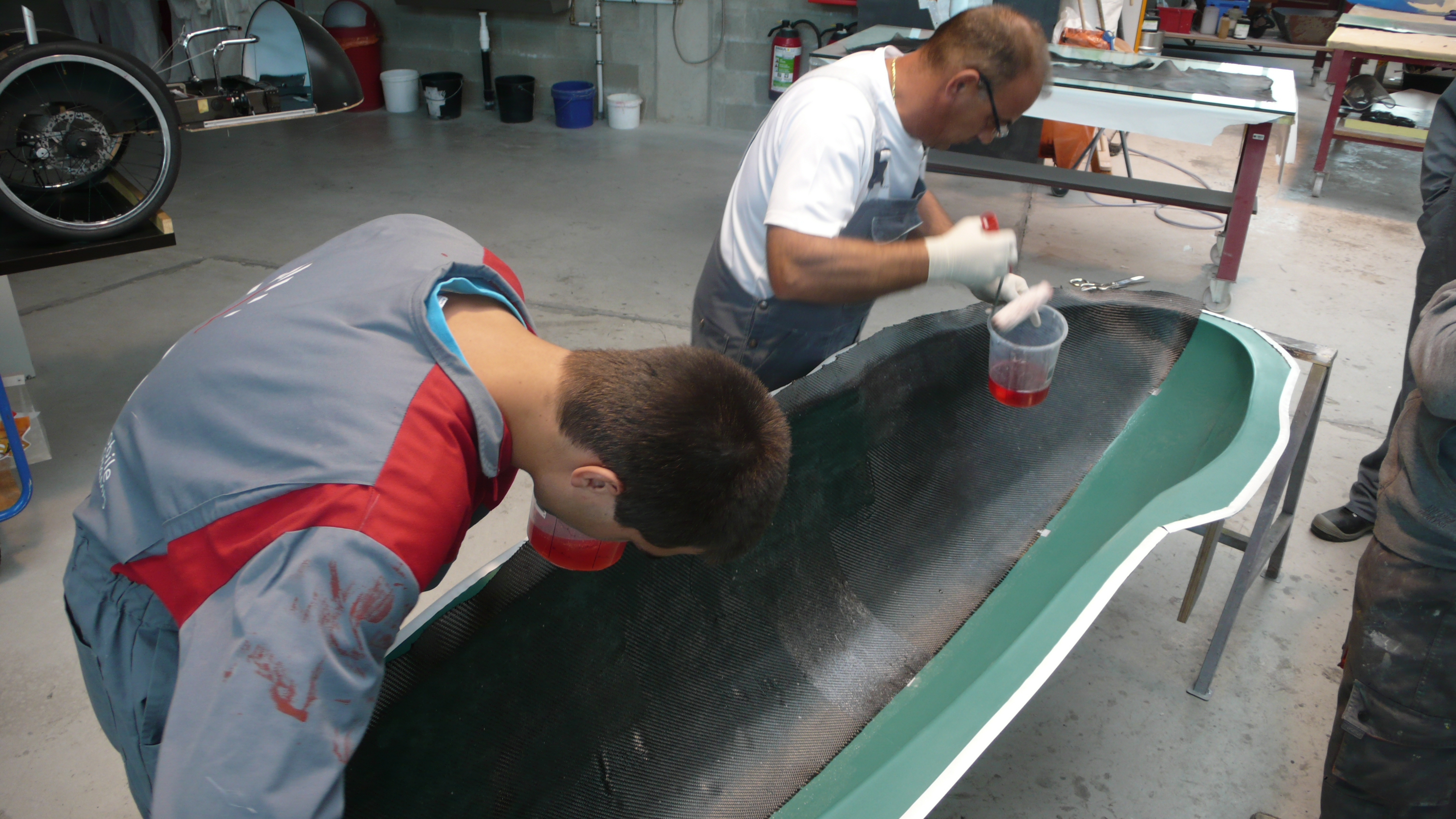

Application de la résine et nappage de la première couche de carbone

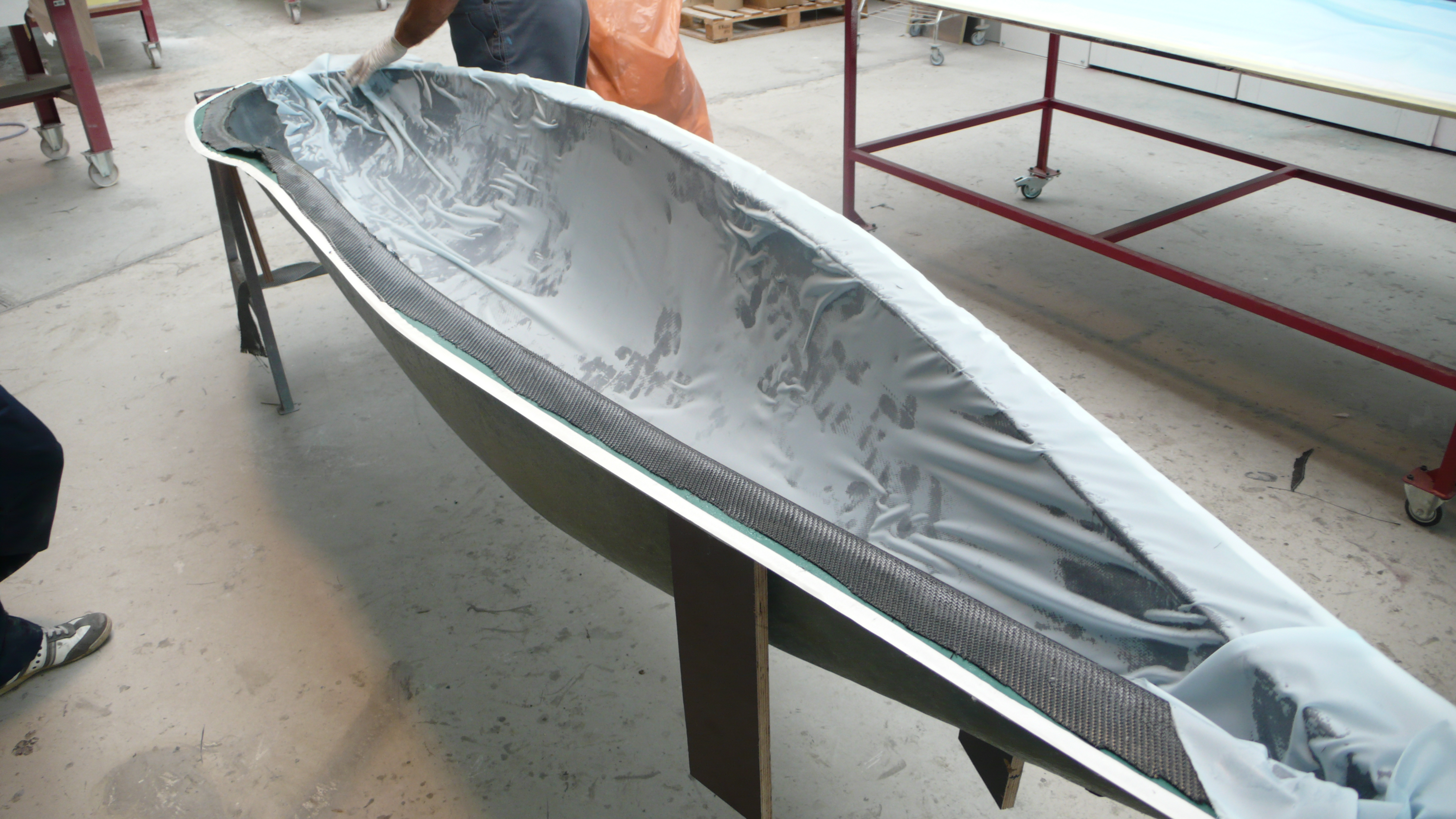

Disposition du tissu d’arrachage

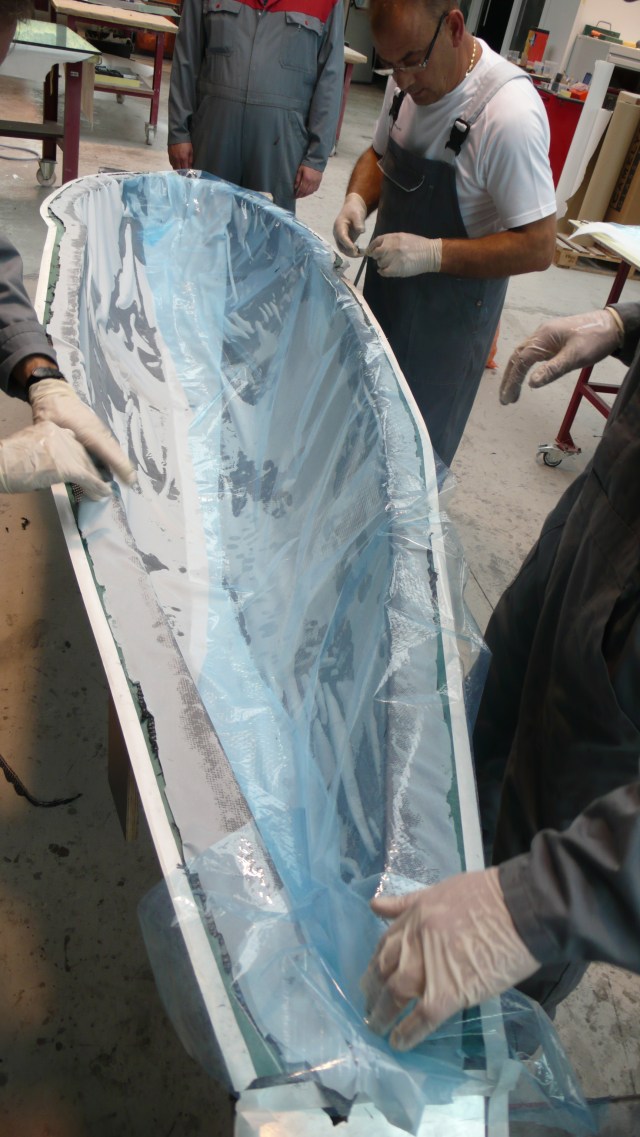

Puis du plastique perméable

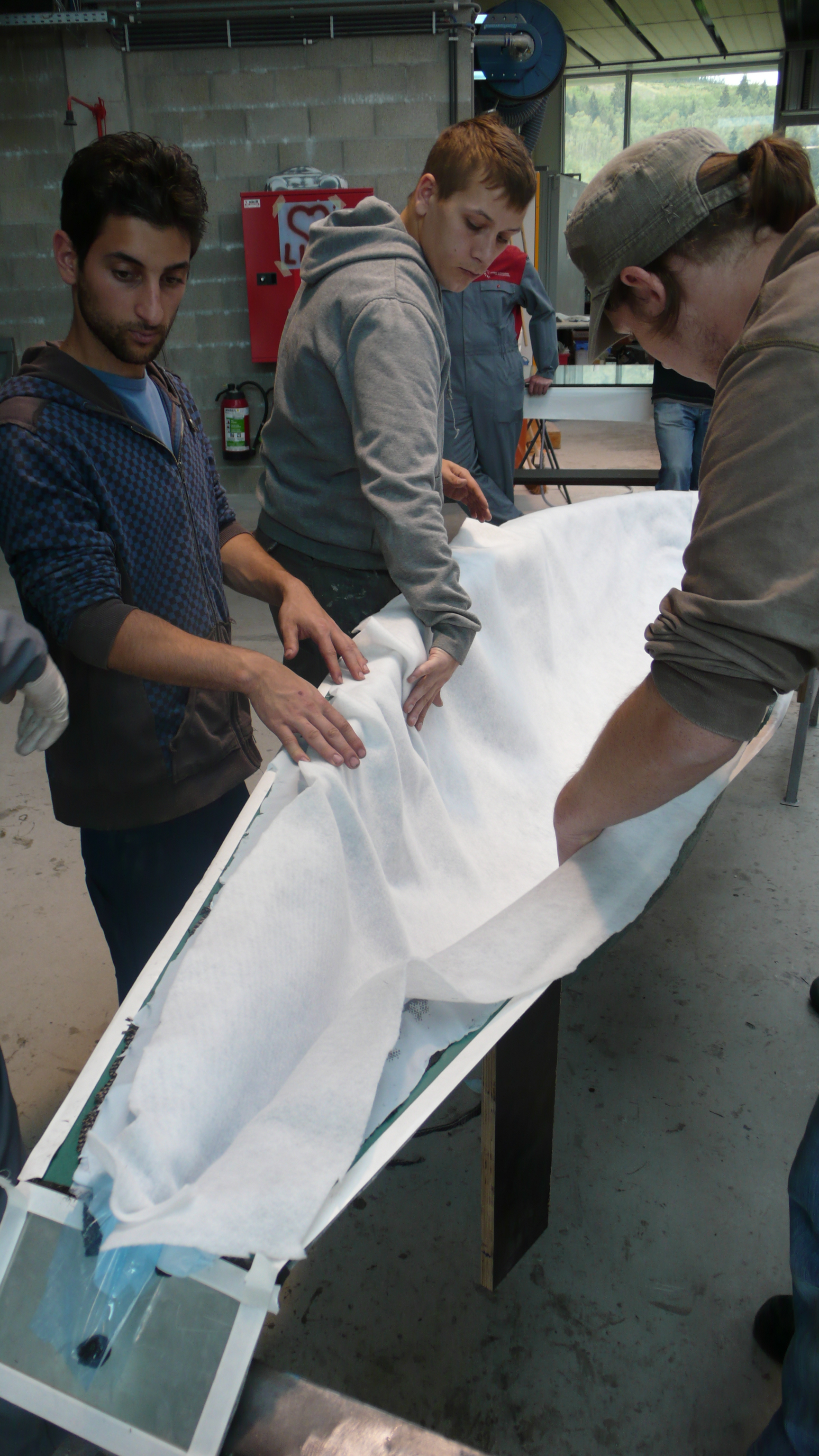

Ensuite le tissu destiné à absorber l’excédent de résine

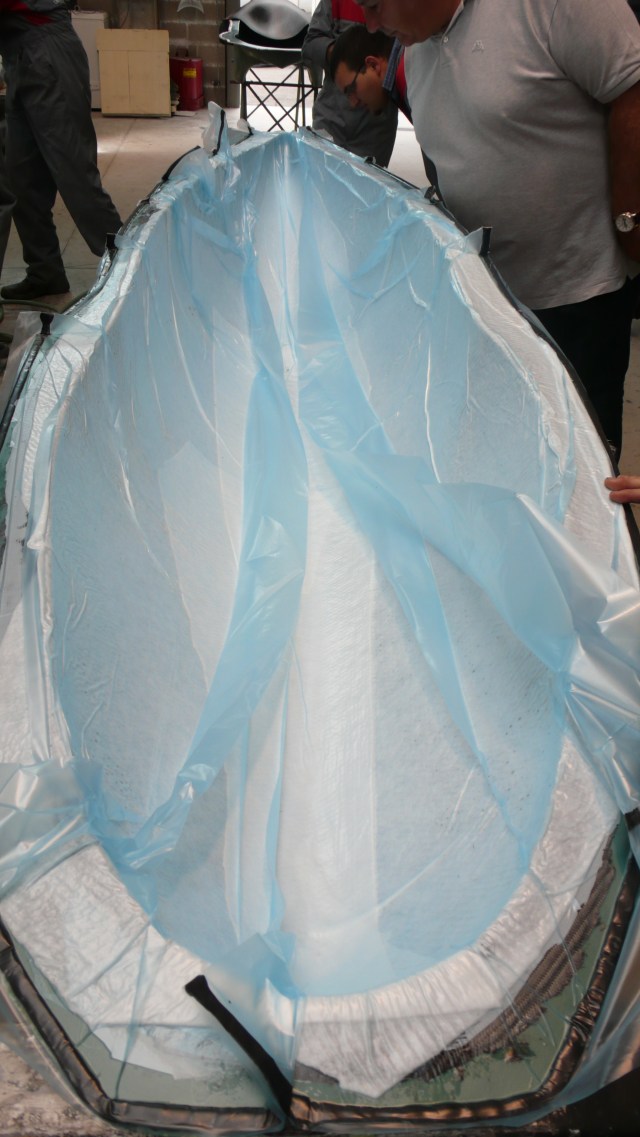

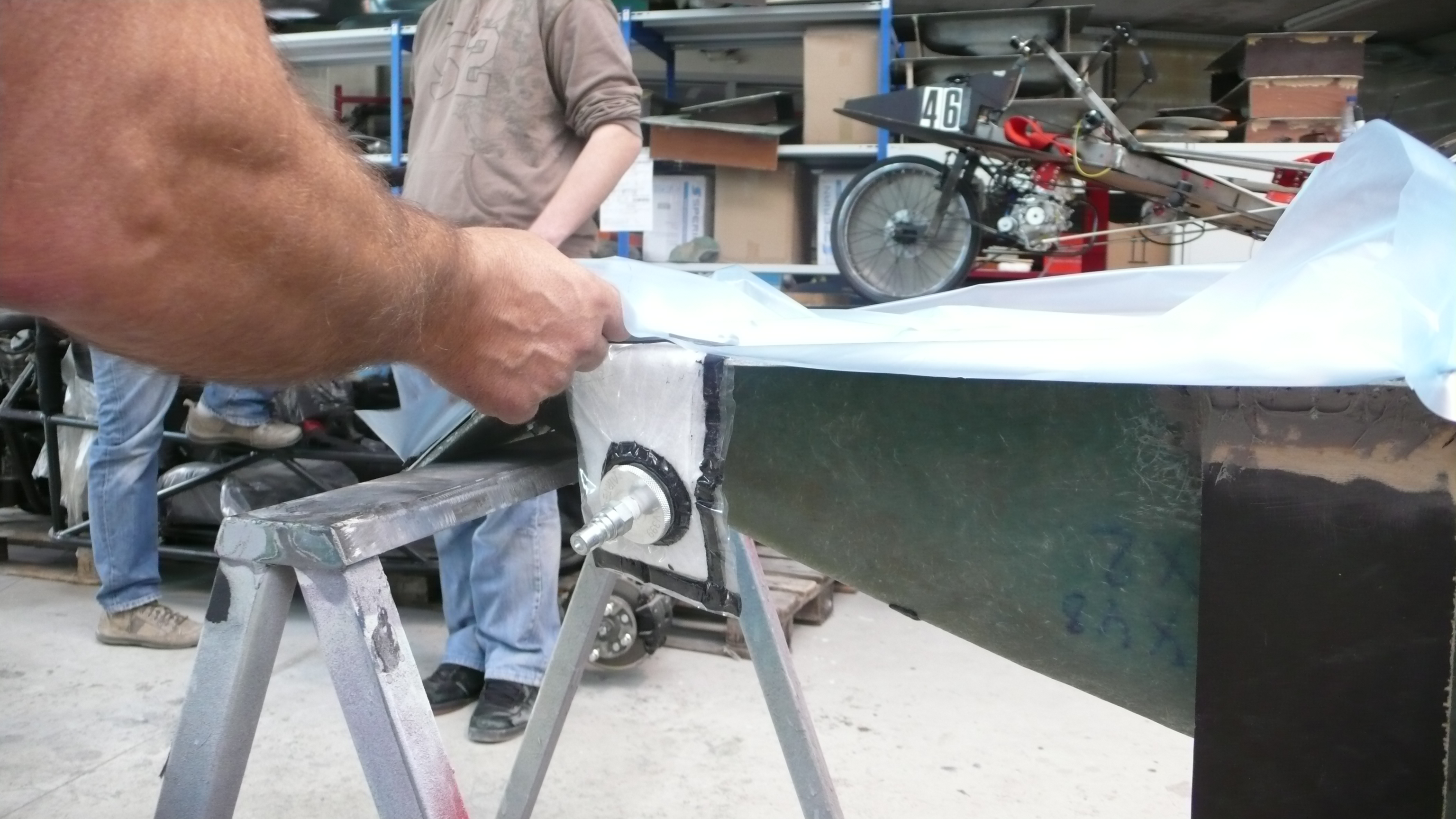

Et le sac avec la prise de vide

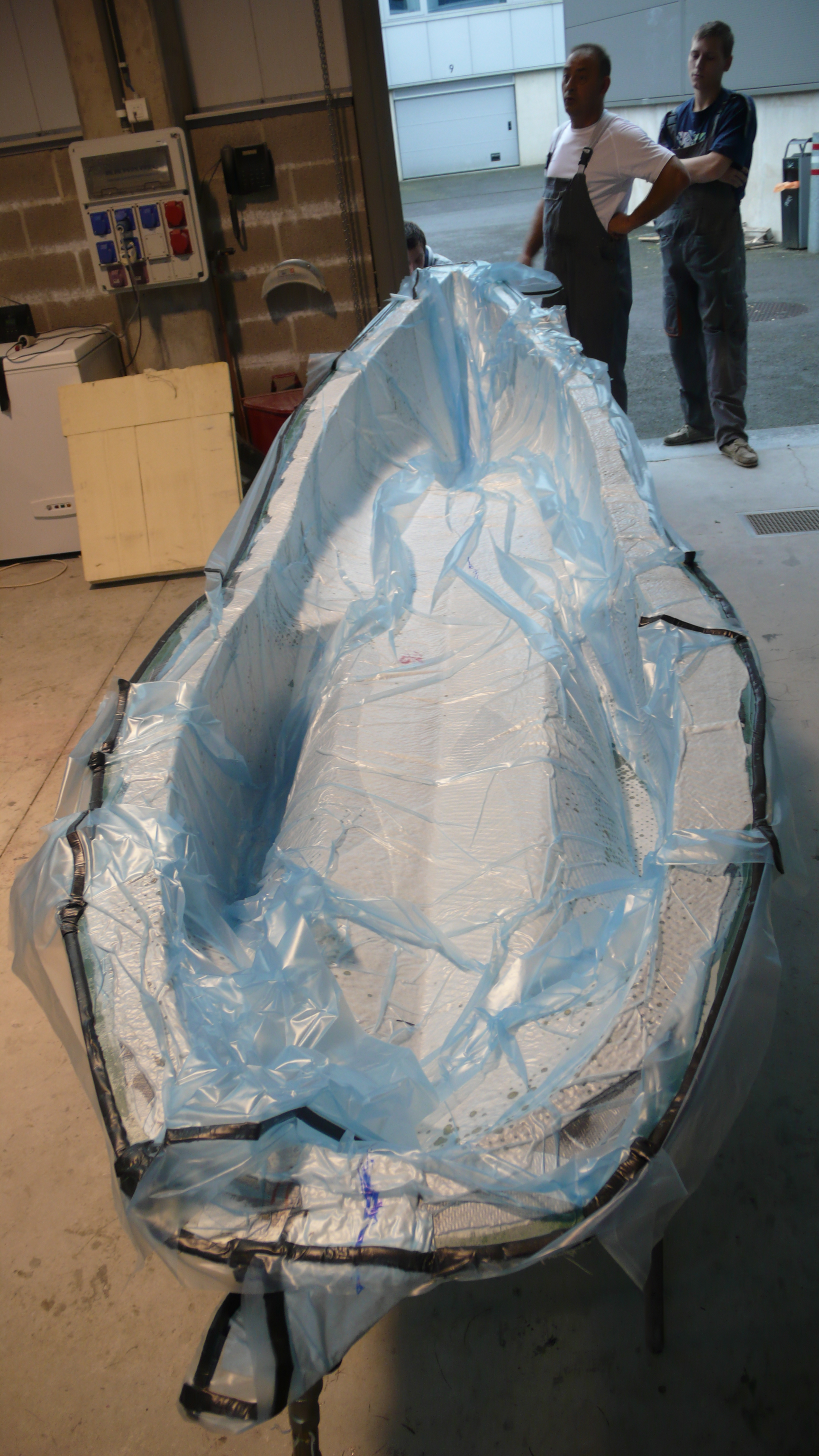

On crée le vide

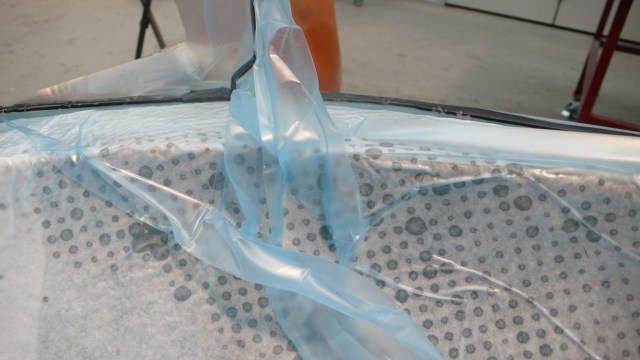

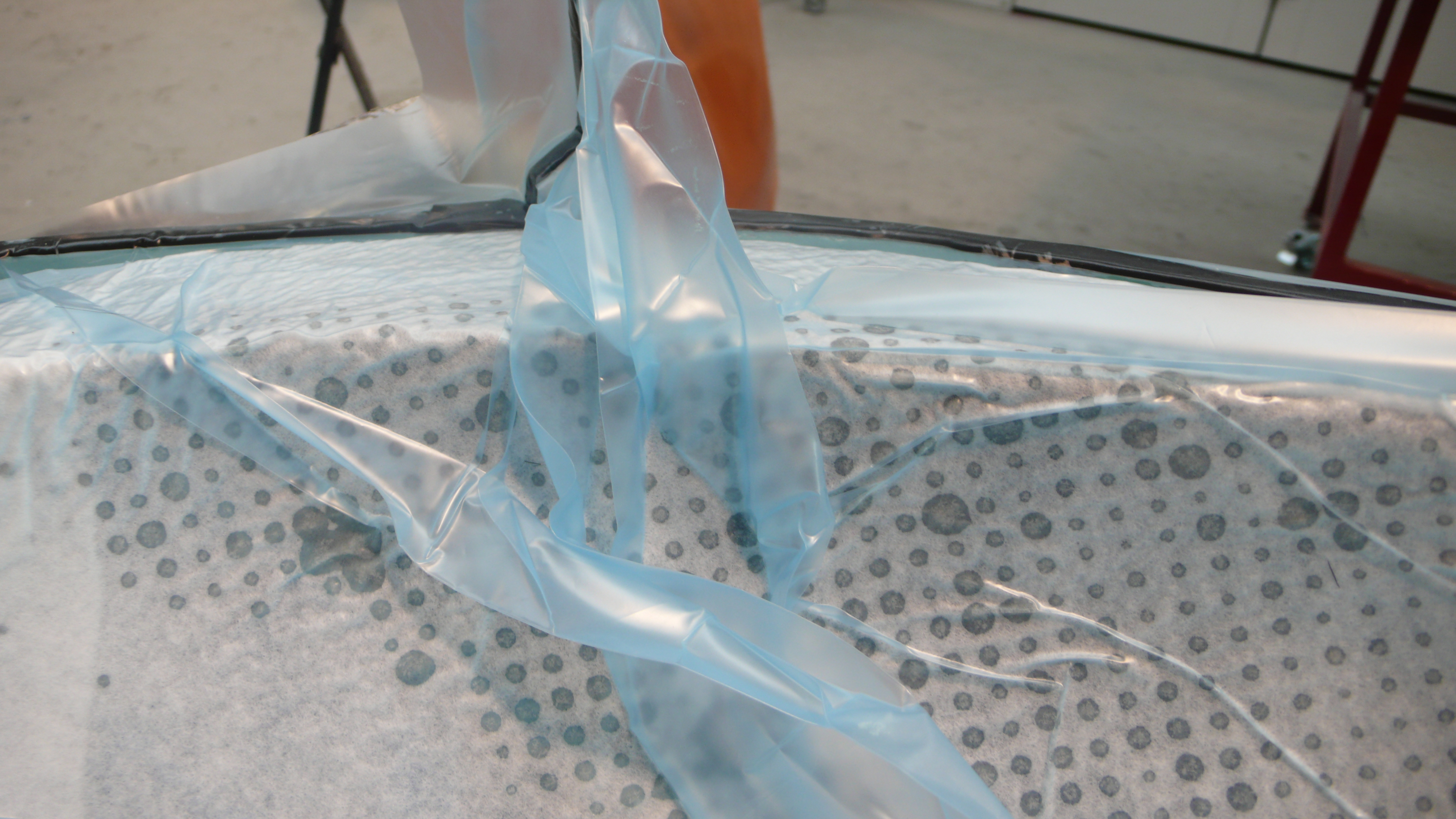

Le tissu absorbant… absorbe…



La pompe à vide travaillera toute une nuit

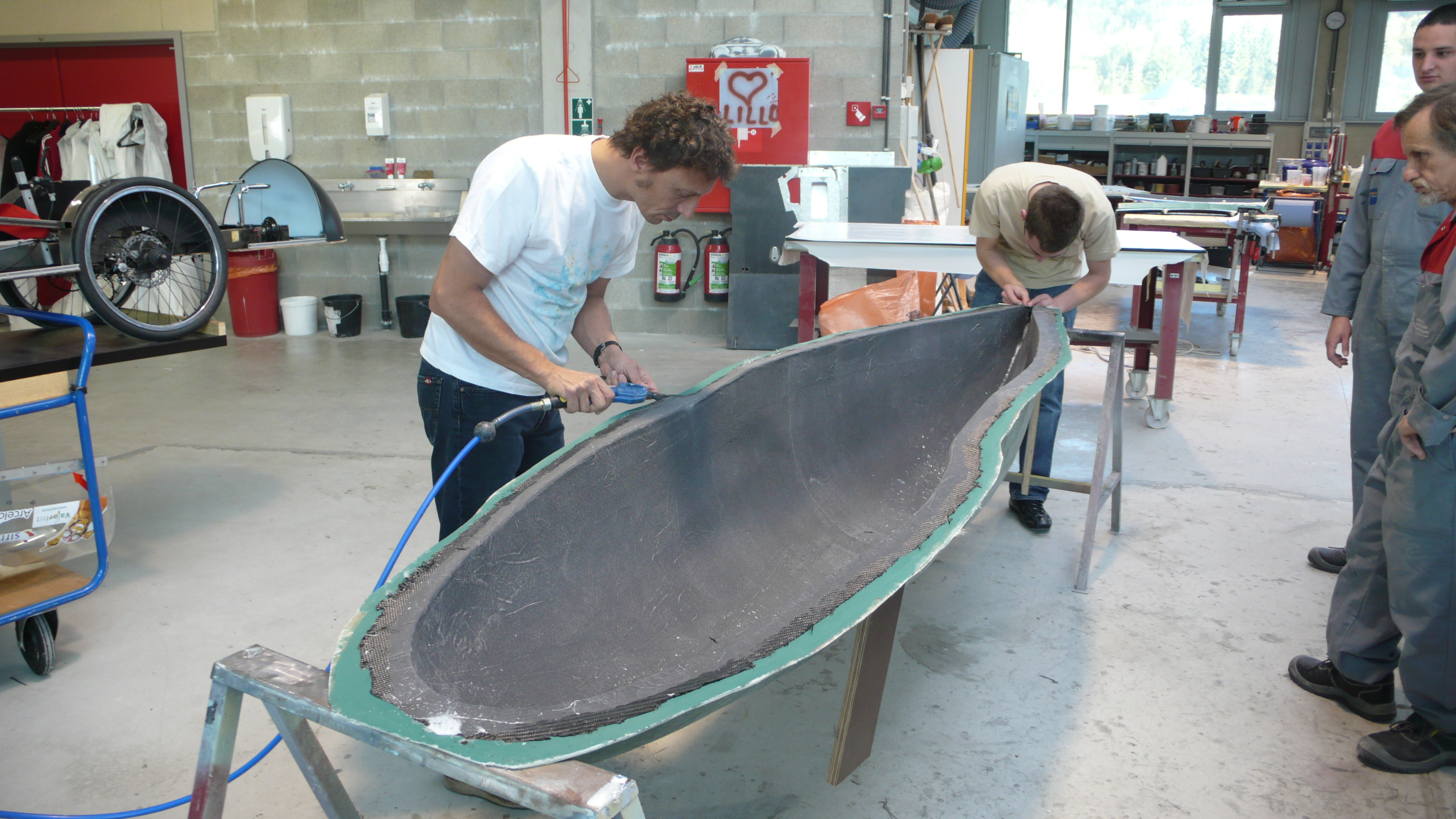

Après passage au four, le démoulage commence par le décollage à l’air comprimé

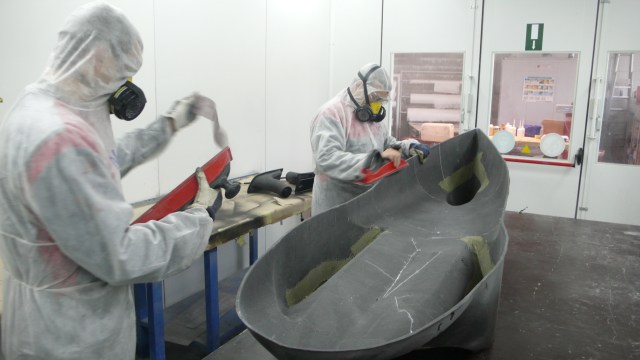

On peut alors couper les bords

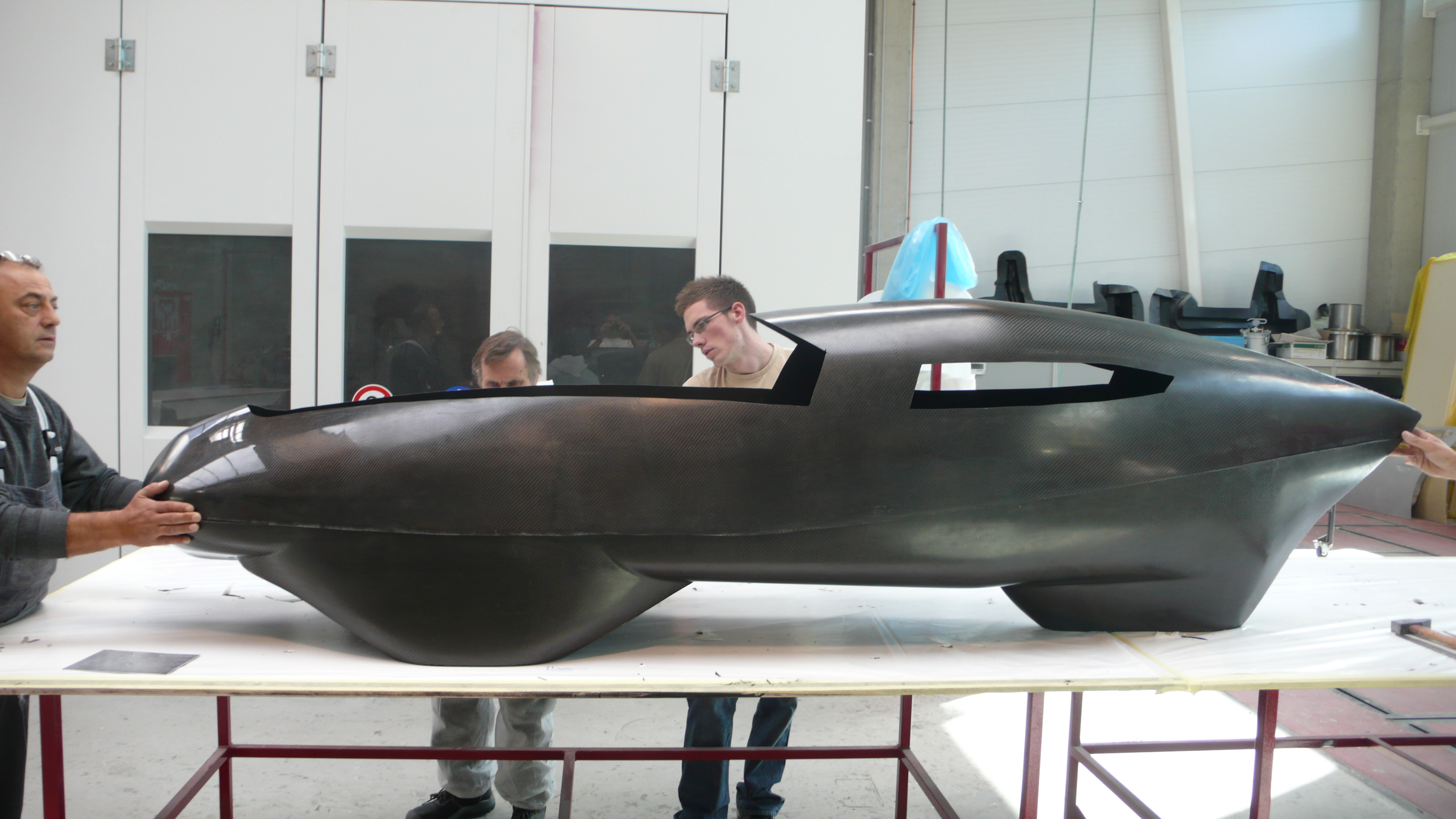

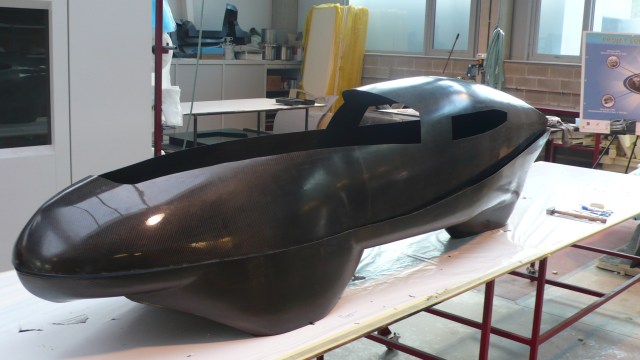

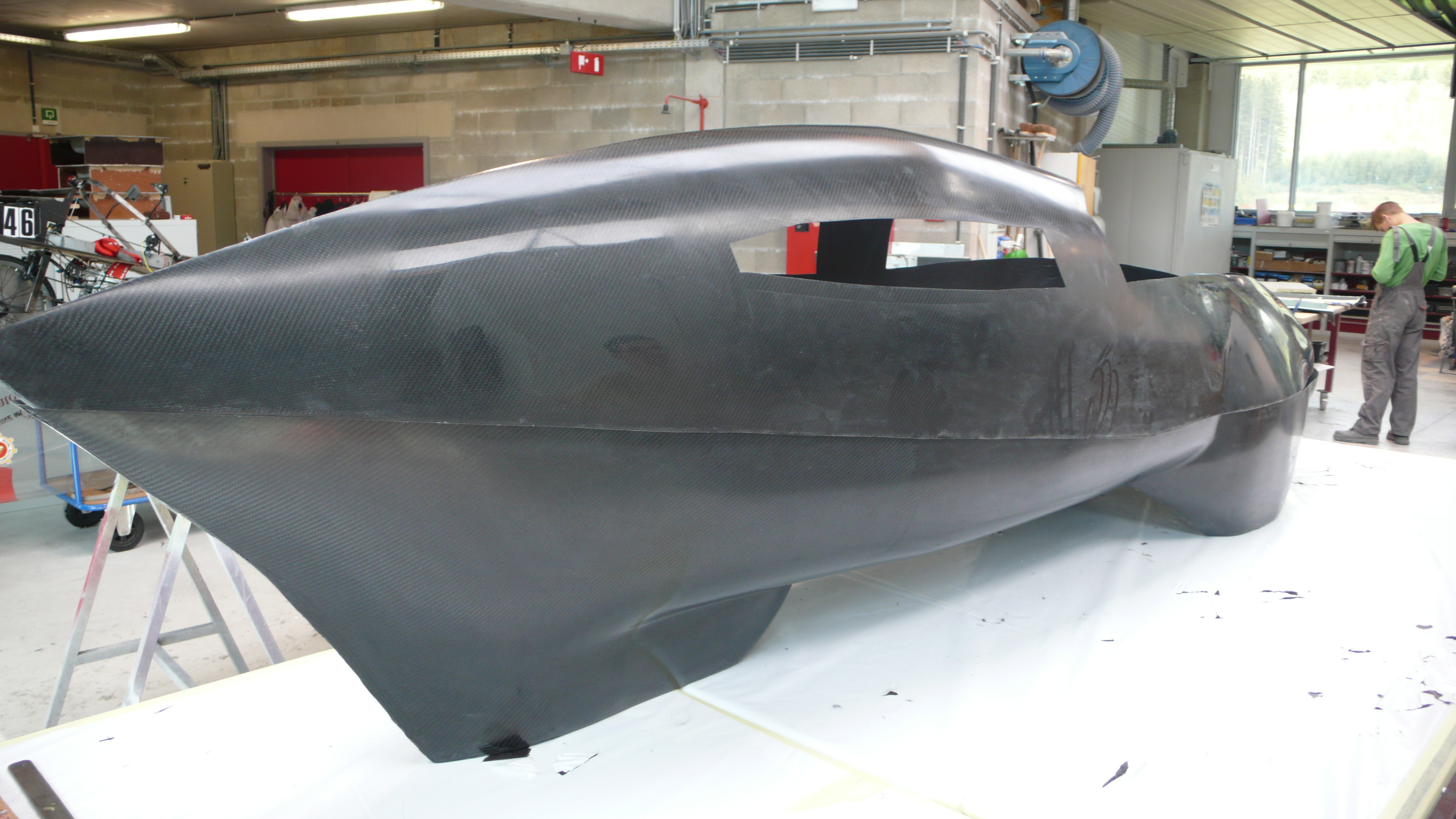

Et assembler les demi coques….
